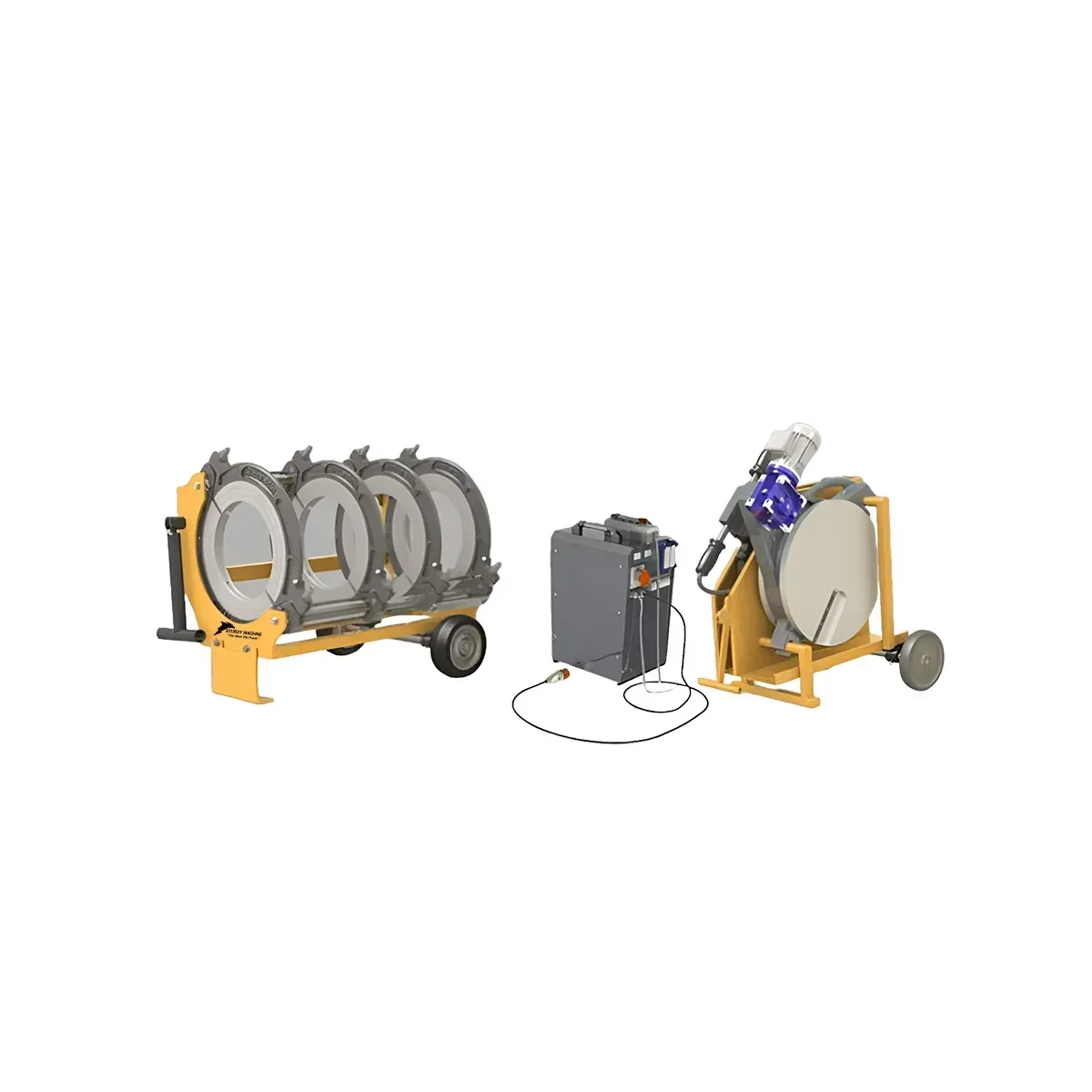

Sm500 Plastik Boru Hidrolik Alın Kaynak Makinesi
- 32 Bar’a kadar PE – PP – PVDF boru ve fittings’lerin 180 – 200 – 225 – 250 – 280 – 315 – 355 – 400 – 450 – 500 mm çaplarının kaynağında kullanılır.
- ISO 12176 – 1 uluslararası standartlara uygun olarak operasyonel en kısa kuruluma sahip, güçlü, kolay ve seri kaynak imkanı sağlar.
- Hafif yapısı sayesinde kolay kullanım imkanı sağlar.
- Maksimum çalışma basıncı 150 Bar olarak dizayn edilmiştir.
- -10 C° ~+40 C° ortam sıcaklığında çalıştırılmaya uygundur.

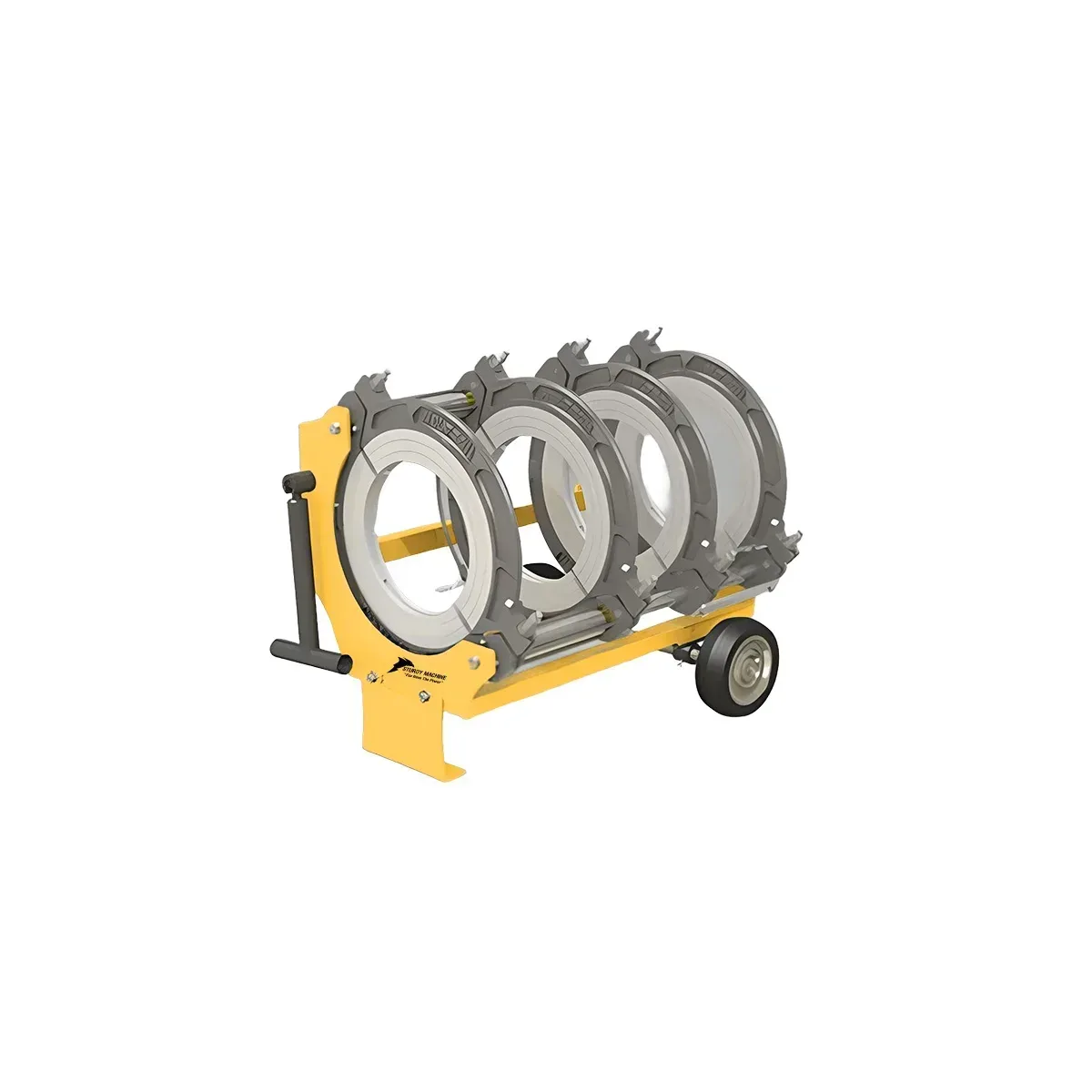

SM500 Alın Kaynak Makine Gövdesi
Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kelepçe ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır.
Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kelepçeleri ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.

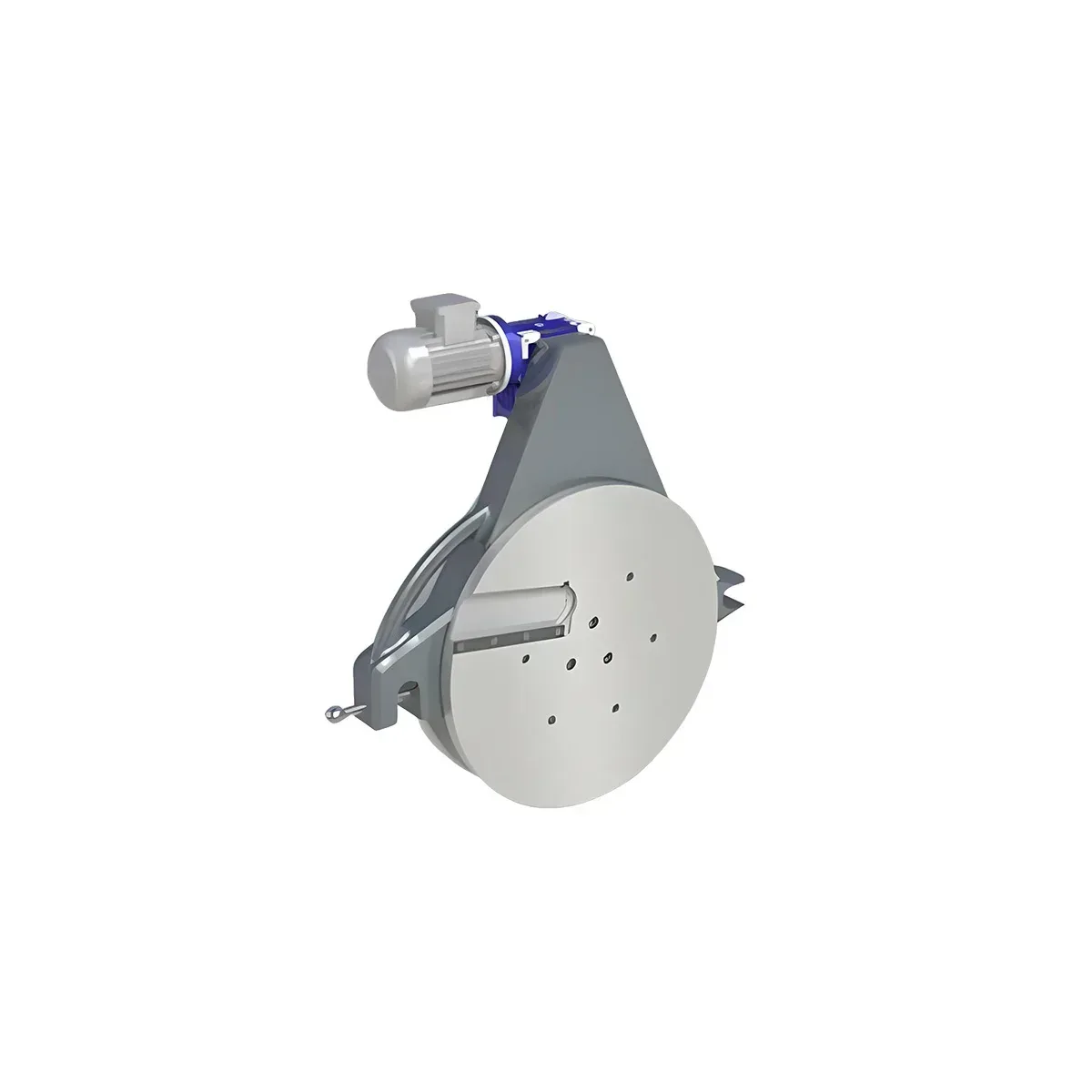

SM500 Alın Kaynak Makine Traşlayıcısı
Sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinası elemanıdır.
Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır.
SM500 Alın Kaynak Makinesi traşlama ünitesi çapaksız ve birbirine paralel boru yüzeyleri oluşturur.

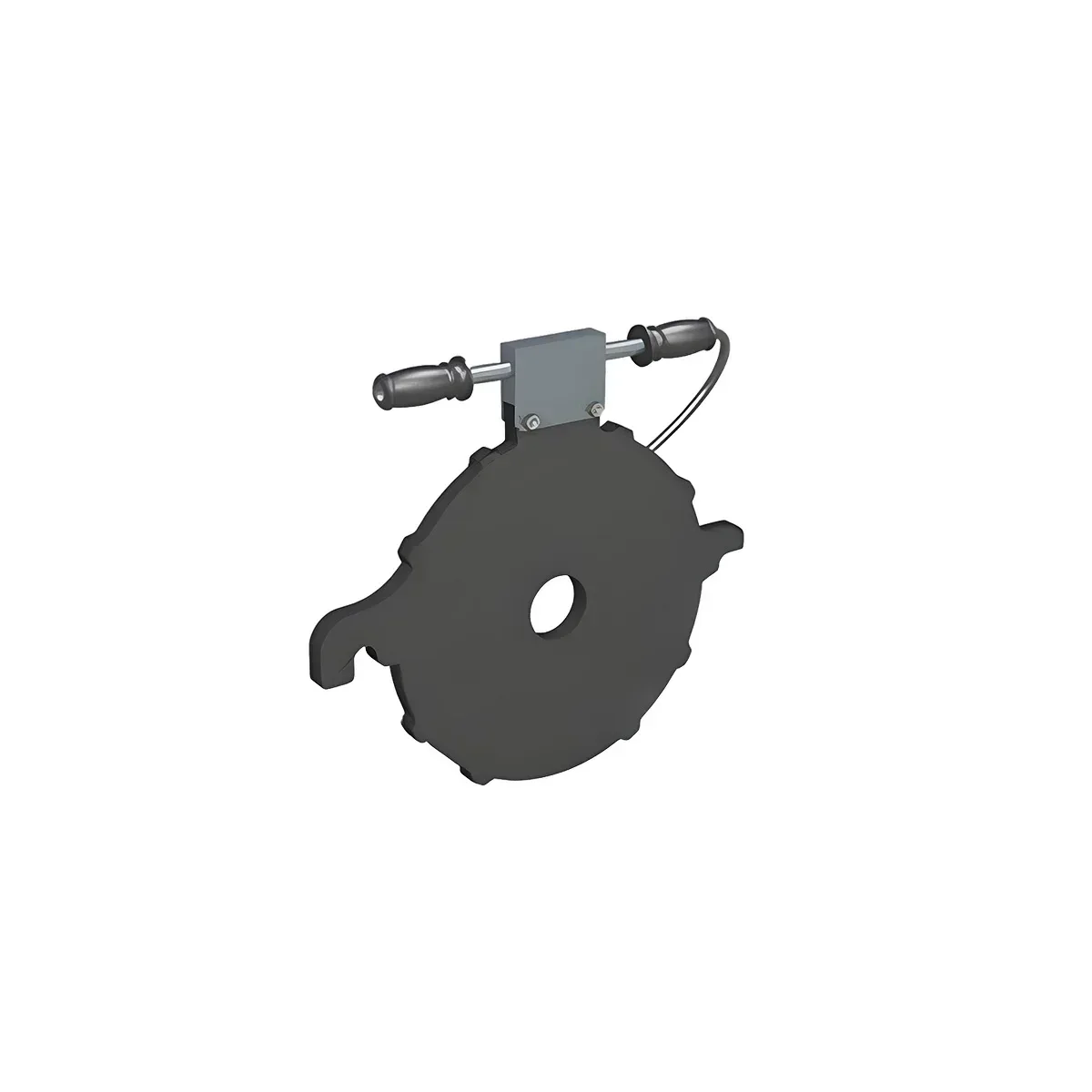

SM500 Alın Kaynak Makine Isıtısıcı
Traşlama işlemi ile istenilen pürüzlülüğe getirilen boru alın yüzeylerini ısıtma plakasıyla ısıtarak birleştirme işlemine hazırlayan alın kaynak makinesi elemanıdır.
Isıtıcının ısı derece ayarı ısıtıcı plakası üzerinde bulunan dijital ısı ayar termostatı ile yapılmaktadır.
SM500 Alın Kaynak Makine Hidrolik ve Elektrik Kontrol Ünitesi
Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye; kontrol ünitesi el kumandası vasıtası ile çalıştırılır.
El kumandasının üzerinde dört buton ve bir anahtar vardır. Butonlar hareketli kıskaçları ileri ve geri hareket, anahtar ise traşlayıcıyı çalıştırır.
SM500 Alın Kaynak Makine Muhafaza Kutusu
Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve tıraşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur.
| Teknik Özellikler / Teknik Özellikler | |
|---|---|
| Kaynak Çapı / Welding Range | Ø 180 mm – Ø 500 mm (Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm, Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm) |
| Malzeme Cinsi / Pipe Types to Weld | PE – PP – PVDF |
| Boru Max. Basınç / Pipe Max. Pressure | PN32 |
| Isıtıcı Elektrik Gücü / Heater Electric Power | 380 V – 5,5 kW |
| Traşlayıcı Elektrik Gücü / Trimmer Electric Power | 380 V – 1,1 kW |
| Hidrolik Gücü / Power of Hydraulic Unit | 380 V – 0,75 kW |
| Elektrik Sistemi / Electric System | Trifaze / Triple Phase |
| Toplam Elektrik Sarfiyatı / Total Electricity Consumption | 7,35 kW |
| Çalışma Basıncı / Operating Pressure | 150 Bar |
| Gerekli Olan Jeneratör Gücü / Required Generator Power | 12 kVA |
| Çalışma Sıcaklığı / Working Temperature | (-10 C° ~ + 40 C°) |
| Hidrolik Yağı / Hydraulic Oil | Hydraulic 46 / 4 lt |
| İçindekiler / Content | |
| Kullanma Klavuzu / User Manual | 1 ad/ pcs |
| Ana Gövde / Main Body | 1 ad/ pcs |
| Traşlyaıcı / Trimmer | 1 ad/ pcs |
| Isıtıcı / Heater | 1 ad/ pcs |
| Muhafaza ve Destek Kutusu / Protective Casing | 1 ad/ pcs |
| Pafta / Stuffer | 72 ad/ pcs |
| Takım Çantası / Tool Bag | 1 ad / pcs |
| Paketleme Detayları / Packaging Details | |
| Ambalajın Cinsi / Type of Package | Tahta Sandık / Wooden Case |
| Kap Adedi / Number of Packages | 1 paket / pack |
| Ebatlar / Dimensions | 1,36 x 1,41 x 1,28 |
| Toplam Hacim / Total Volume | 2,45 m3 |
| Toplam Net Ağırlık / Total Net Weight | 430 kg |
| Toplam Brüt Ağırlık / Total Gross Weight | 500 kg |
