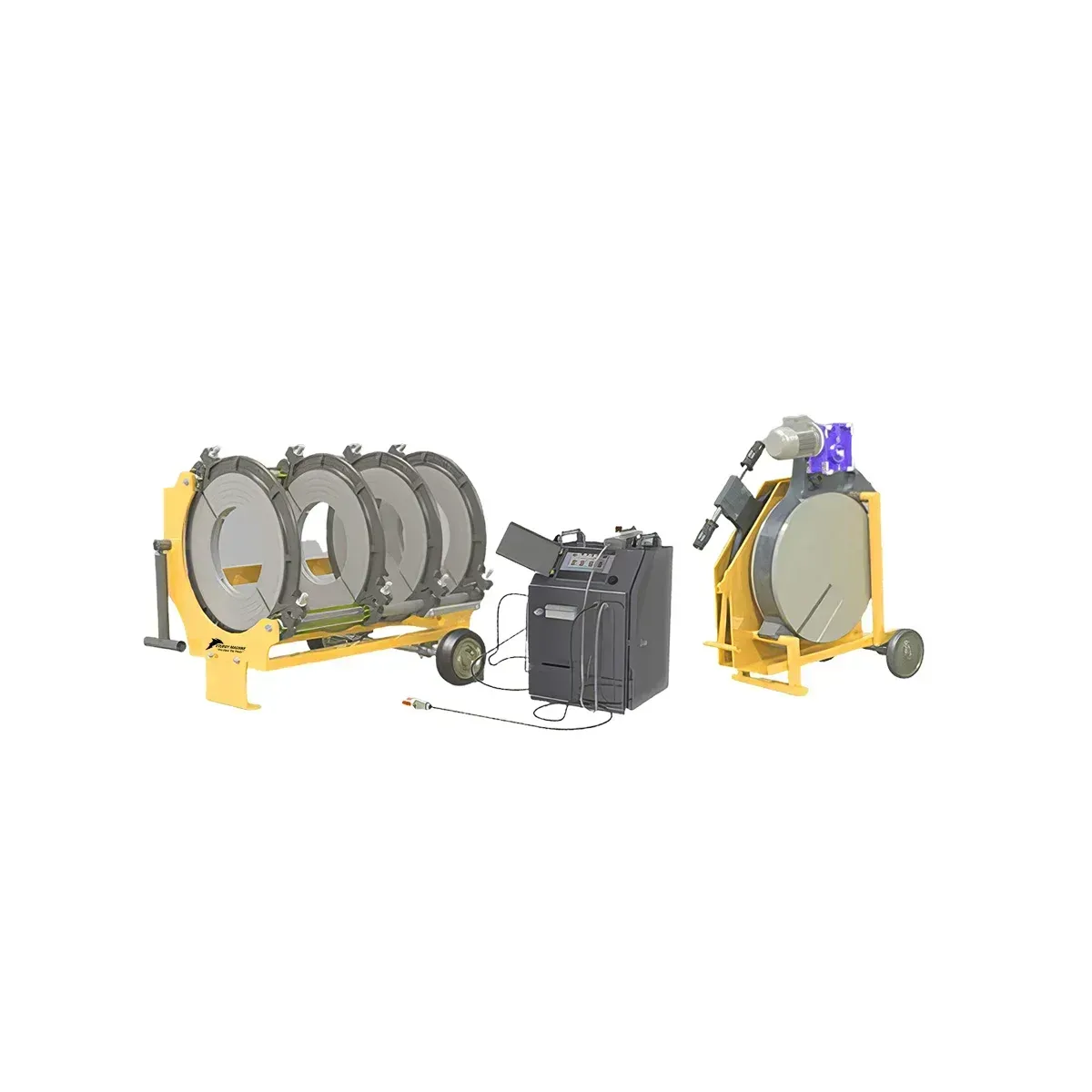

Cnc Sm630 Plastik Boru Hidrolik Alın Kaynak Makinesi
32 Bar’a kadar PE – PP – PVDF boru ve fittings’lerin 315 – 355 – 400 – 450 – 500 – 560 – 630 mm çaplarının kaynağında kullanılır.
ISO 12176 – 1 uluslararası standartlara uygun olarak operasyonel en kısa kuruluma sahip, güçlü, kolay ve seri kaynak imkanı sağlar.
Hafif yapısı sayesinde kolay kullanım imkanı sağlar.
Maksimum çalışma basıncı 150 Bar olarak dizayn edilmiştir.
-10 C° ~+40 C° ortam sıcaklığında çalıştırılmaya uygundur.
Açıklama
Cnc Sm630 Plastik Boru Hidrolik Alın Kaynak Makinesi

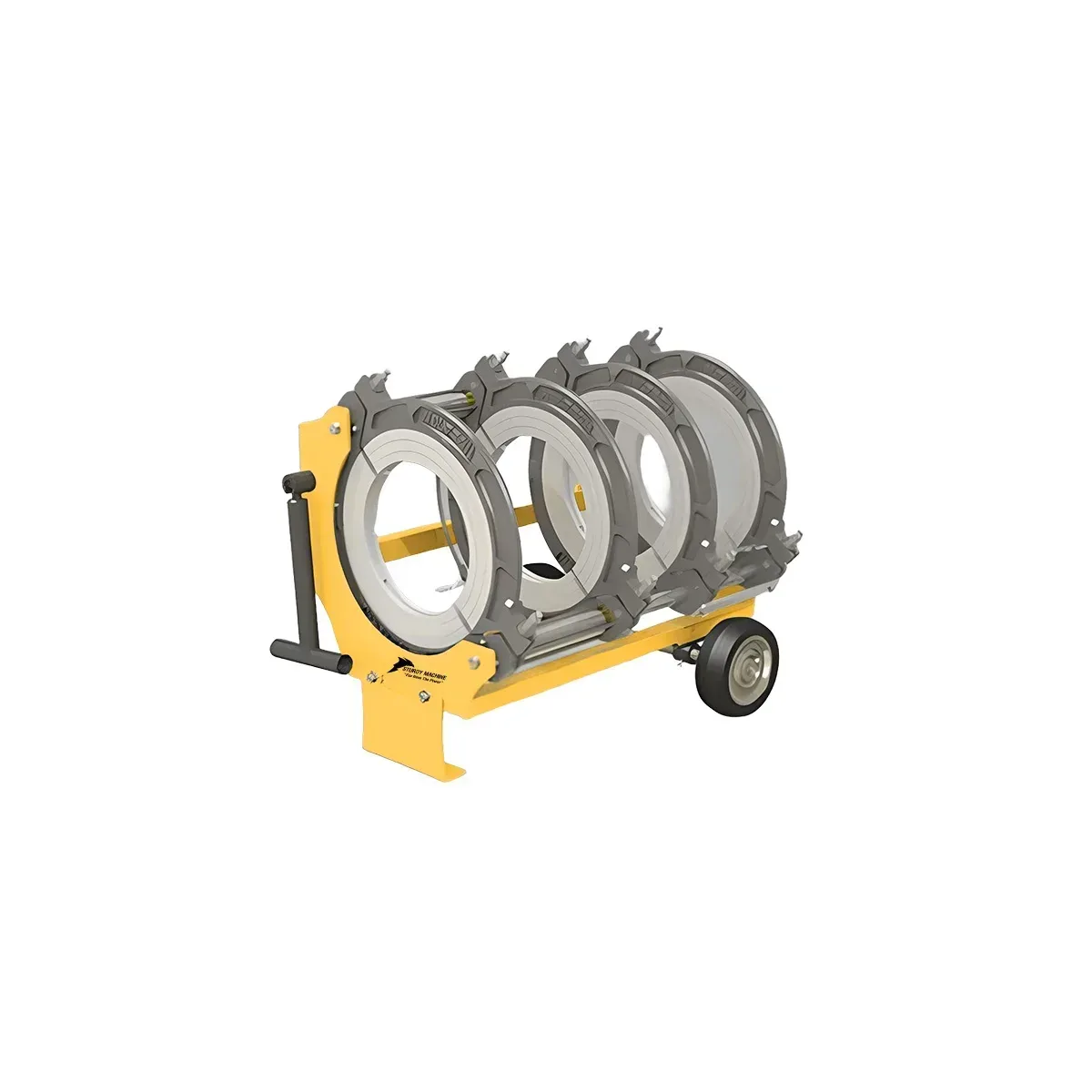

CNC SM630 Alın Kaynak Makine Gövdesi
- Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kelepçe ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır.
- Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kelepçeleri ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.

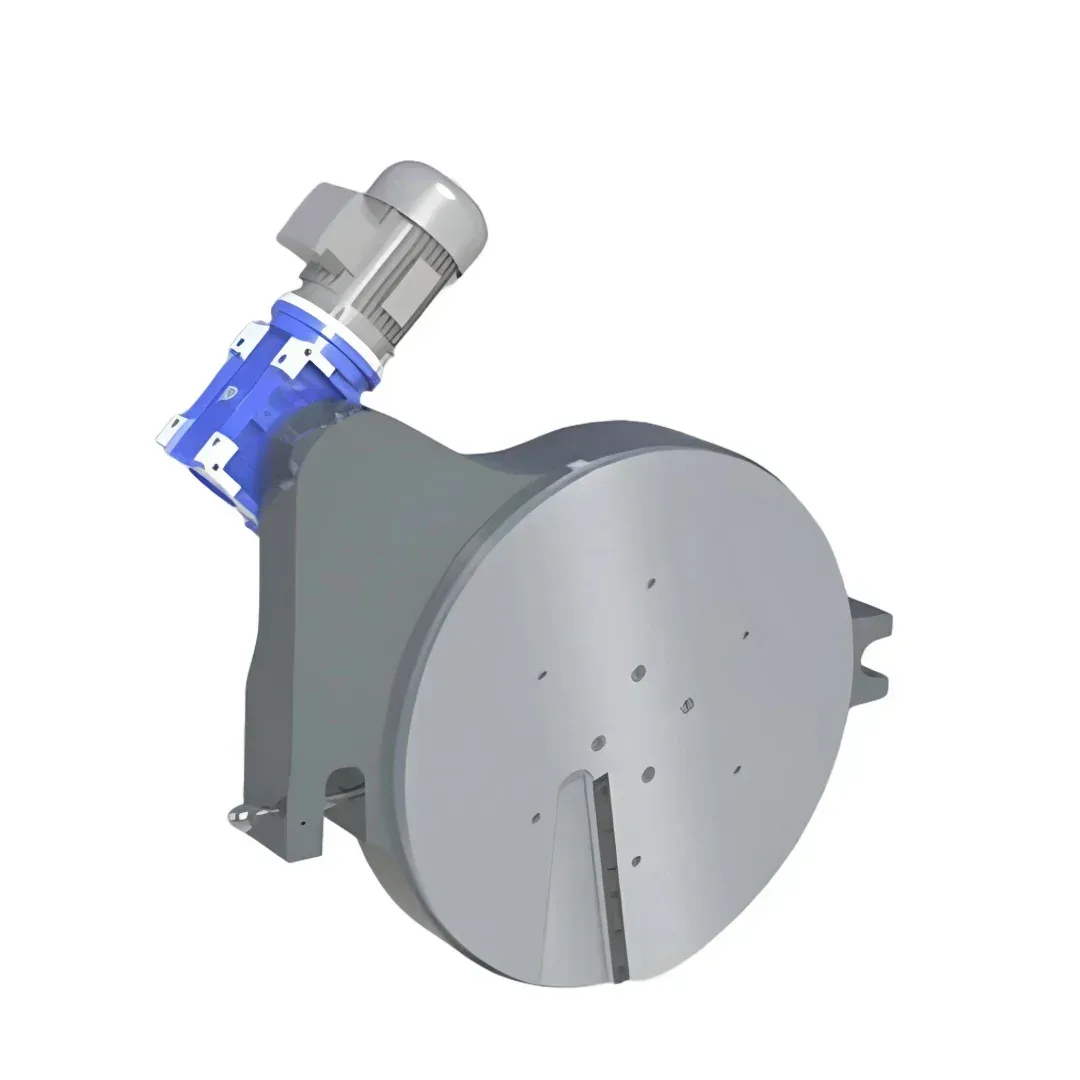

CNC SM630 Alın Kaynak Makine Traşlayıcısı
- Sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinası elemanıdır.
- Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır.
- CNC W630 Alın Kaynak Makinesi traşlama ünitesi çapaksız ve birbirine paralel boru yüzeyleri oluşturur.

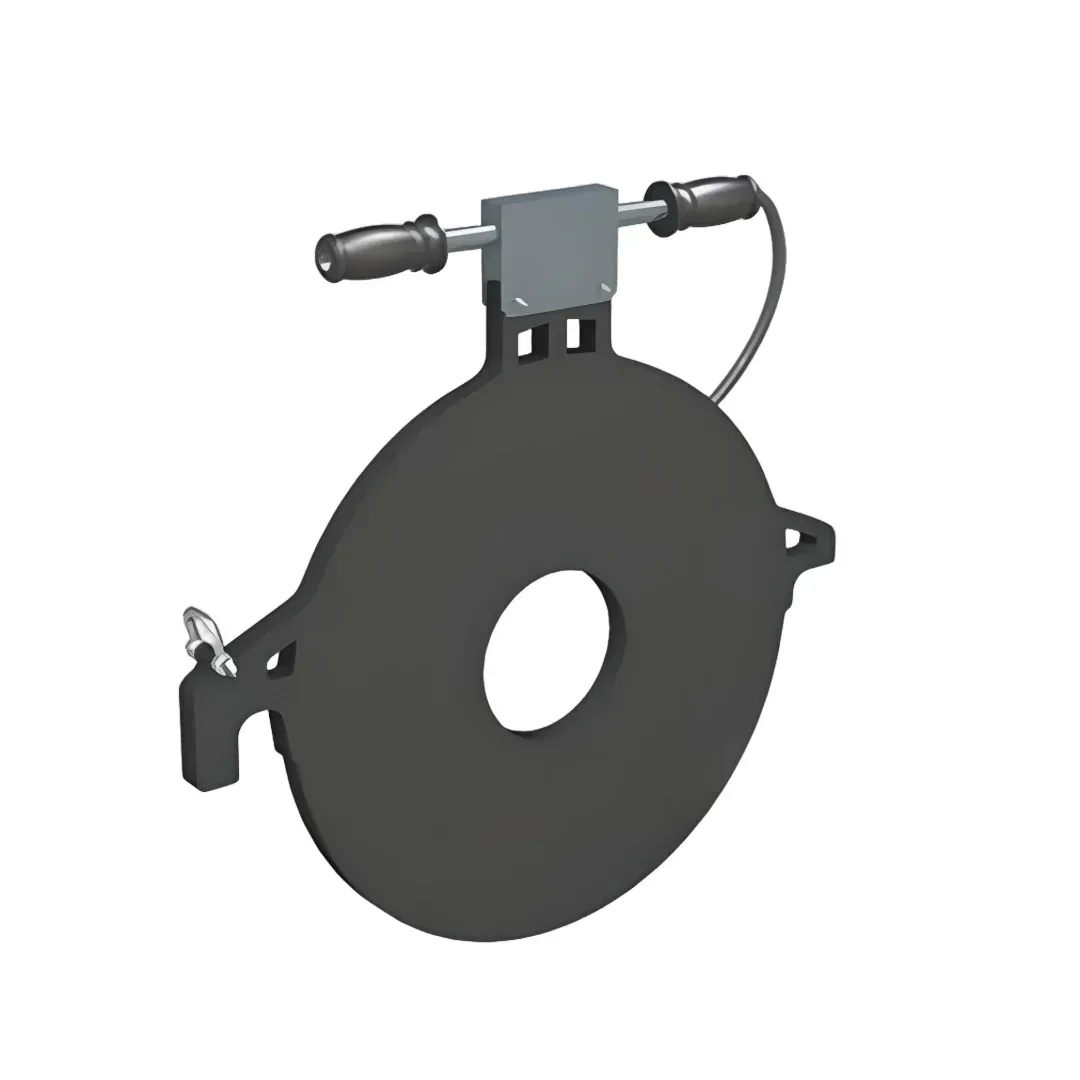

CNC SM630 Alın Kaynak Makine Isıtısıcı
Traşlama işlemi ile istenilen pürüzlülüğe getirilen boru alın yüzeylerini ısıtma plakasıyla ısıtarak birleştirme işlemine hazırlayan alın kaynak makinası elemanıdır.
Isıtıcının ısı derece ayarı ısıtıcı plakası üzerinde bulunan dijital ısı ayar termostatı ile yapılmaktadır.

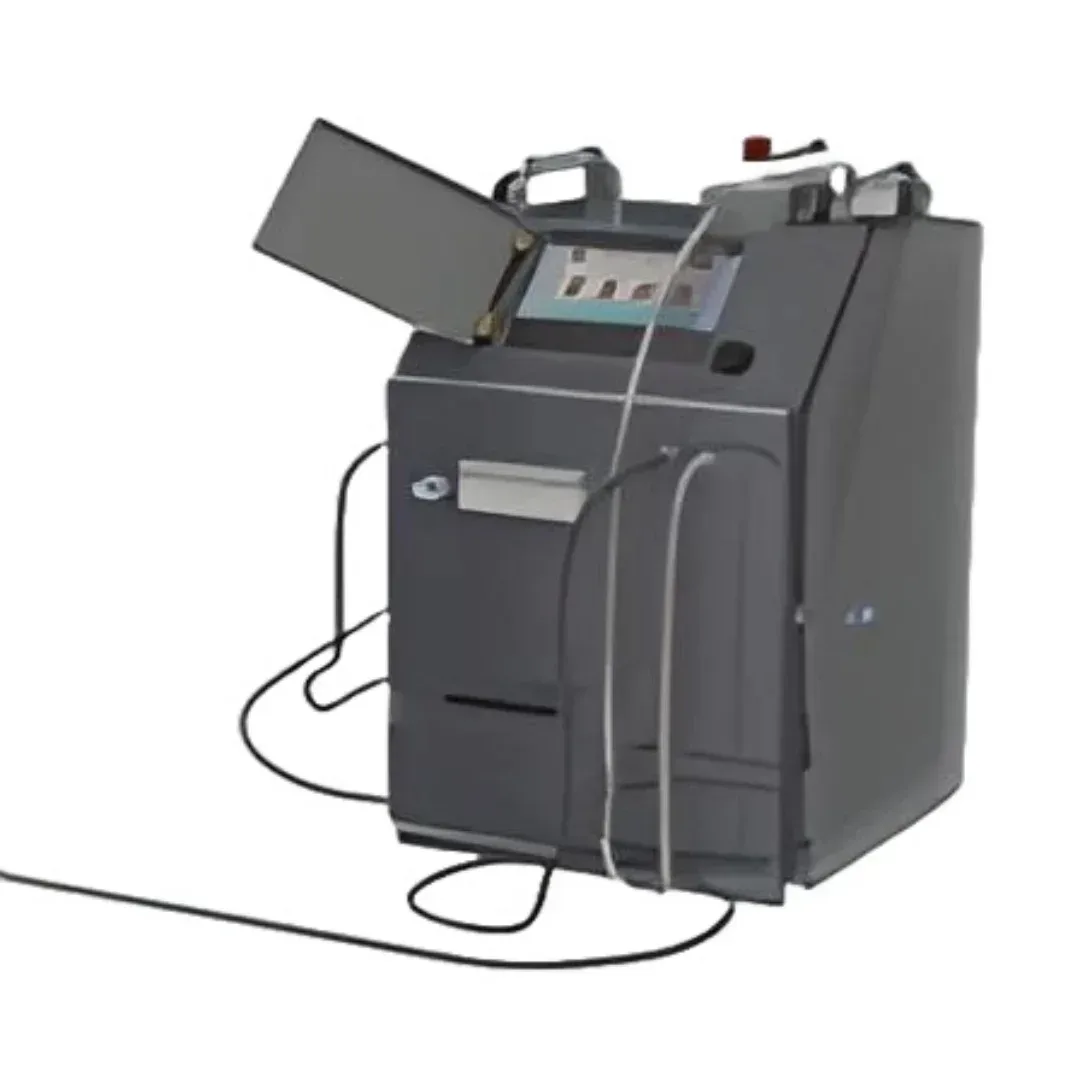

CNC SM630 Alın Kaynak Makine Hidrolik ve Elektrik Kontrol Ünitesi
- Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye; kontrol ünitesi el kumandası vasıtası ile çalıştırılır.
- El kumandasının üzerinde dört buton ve bir anahtar vardır. Butonlar hareketli kıskaçları ileri ve geri hareket, anahtar ise traşlayıcıyı çalıştırır.
CNC SM630 Alın Kaynak Makine Muhafaza Kutusu
-
- Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler.
- Traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur.
Teknik Özellikler
| Kaynak Çapı / Kaynak Makinaları | Ø315 mm – Ø630 mm (Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm) |
| Malzeme Cinsi / Kaynak Yapılacak Boru Çeşitleri | PE-PP-PVDF |
| Boru Max. Basınç / Boru Maks. Basınç | PN32 |
| Isıtıcı Elektrik Gücü / Isıtıcı Elektrik Gücü | 380 V – 7,5 kW |
| Traşlayıcı Elektrik Gücü / Trimmer Elektrik Gücü | 380 V – 1,5 kW |
| Hidrolik Gücü / Hidrolik Ünite Gücü | 380V – 0,75kW |
| Elektrik Sistemi / Elektrik Sistemi | Trifaze / Üçlü Faz |
| Toplam Elektrik Sarfiyatı / Toplam Elektrik Tüketimi | 9,75 kW |
| Çalışma Basıncı / Çalışma Basıncı | 150 Bar |
| Gerekli Olan Jeneratör Gücü / Gerekli Jeneratör Gücü | 15 kVA |
| Çalışma Sıcaklığı / Çalışma Sıcaklığı | (-40 C° ~ + 40 C°) |
| Hidrolik Yağı / Hidrolik Yağı | Hidrolik 46 / 4 lt |
| İçindekiler / İçerik | |
|---|---|
| Kullanım Klavuzu / Kullanım Kılavuzu | 1 reklam/adet |
| Ana Gövde / Ana Gövde | 1 reklam/adet |
| Traşlıyaıcı / Trimmer | 1 reklam/adet |
| Isıtıcı / Heater | 1 reklam/adet |
| Muhafaza ve Destek Kutusu / Koruyucu Muhafaza | 1 reklam/adet |
| Pafta / Doldurucu | 24 reklam/adet |
| Takım Çantası / Tool Bag | 1 reklam / adet |
| Paketeleme Detayları / Paketleme Detayları | |
|---|---|
| Ambalajın Cinsi / Paket Cinsi | Tahta Sandık / Ahşap Kasa |
| Kap Adedi / Paket Sayısı | 1 paket / paket |
| Ebatlar / Boyutlar | 1,31x1,10x1,25 1,04x0,65x1,38 |
| Toplam Hacim / Toplam Hacim | 2,75 m3 |
| Toplam Net Ağırlık / Toplam Net Ağırlık | 453 kilo |
| Toplam Brüt Ağırlık / Toplam Brüt Ağırlık | 665 kilo |
